结构

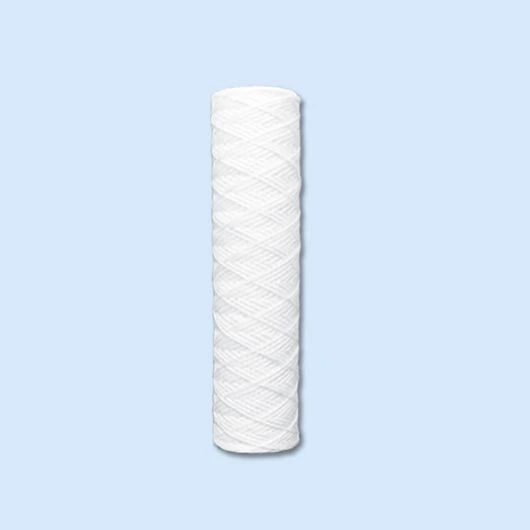

线绕滤芯是由纱线卷绕在骨架上制成的多孔形式滤芯，通过控制缠绕密度实现不同过滤精度。由于缠绕形成的过滤孔道外大内小，滤芯具有良好的深层过滤能力。 JP系列具有贯通孔道，从而具备较大纳污量和较低压损。
特征
•通过孔创造真正的深度过滤
•大流量，压力损失小
•较强纳污能力，使用寿命长。
•价格较低
主要介绍技术规格
•规格：外径Ø63±1毫米 内径Ø28毫米或Ø30毫米
•最大工作压力：0.5MPa时（72.5psi）
•温度：60℃（140℉）
典型应用
•工业液体过滤（PCB及电镀）
•强酸，强碱液体
•RO预过滤
•其他应用
表1
流量滤芯
表格内的流量为推荐流量（升/小时，250㎜滤芯）
精度
(μ m) |
粘度 |
| 1cs(水) |
30cs |
60cs |
120cs |
250cs |
| 0.5 |
70 |
60 |
40 |
25 |
- |
| 1 |
150 |
90 |
60 |
40 |
- |
| 3 |
300 |
120 |
80 |
50 |
- |
| 5 |
500 |
170 |
120 |
60 |
45 |
| 10 |
800 |
300 |
140 |
70 |
60 |
| 20 |
1100 |
540 |
220 |
100 |
95 |
| 30 |
1200 |
670 |
300 |
150 |
130 |
| 50 |
1200 |
880 |
440 |
180 |
160 |
| 75 |
1200 |
1200 |
690 |
230 |
200 |
| 100 |
1200 |
1200 |
750 |
270 |
220 |
注意事项：
1.各250毫米（10英寸）过滤器滤芯的流不应超过1200 L / H（317G/ H），否则它的精度可能会受到影响。 2.在上述表中所示的流是唯一的推荐值。在服务过滤器滤芯的实际流量可以改变由于液体的性质，温度，消除了颗粒的性质，颗粒的内容等。3.建议在第一时间所使用的新的过滤器滤芯，应该0.3bar - 在0.1的压力降工作（1.45 - 4.35psi），而对于过滤器盒更换最终压降设定为2.5bar。为过滤器筒，其精度为小于等于10μm时，为过滤盒更换的压降最好被设定在1.0-1.5bar（14.5 - 21.8psi）。
表2
流量压损表
表3
纳污能力比较图
表4
订购信息
SFW20-5P63P28JP
A BC D
| SF |
品牌 |
| W |
滤芯类型 - W =线绕，PP=熔喷，PPL= PP折叠，CTO=活性炭烧结或挤出 |
| A |
长度 - 10/20/30/40，英寸。 250/500/750/1000，毫米。 |
| B |
精度-0.5/ 1/3/5/10/25/50/75/100/150/200微米 |
| P |
纱线材料 - P =聚丙烯，C=棉，PE=聚酯，GF=玻璃纤维 |
| C |
外径：60/63/110/152毫米 |
| P |
内骨架材料 - P =聚丙烯，S =不锈 |
| D |
内径-30/28/70 /100毫米 |
| JP |
系列代码 - JP= JP系列，HF =大流量系列 |
| L |
更多信息 - W =水洗纯纱线，BB=大胖，L =未洗纯PP纱 |
